Tettex
2293
El instrumento 2293 es un analizador automático de devanados optimizado para realizar los ensayos de rutina y mantenimiento en transformadores trifásicos de potencia y distribución.
Su combinación única de ensayos de: resistencia de devanados, relación de transformación, resistencia dinámica, desmagnetización del núcleo, detección del conexionado del transformador, desplazamiento de fase arbitrario, balance magnético, impedancia de cortocircuito, ensayo de calentamiento (incremento de temperatura y curva de enfriamiento), lo convierten en el equipo de ensayo más rápido del mercado.
Con una única conexión reduce considerablemente el tiempo de ensayo. Una vez conectado el instrumento al objeto de ensayo se pueden hacer todos los ensayos sin necesidad de ninguna reconexión.
Tettex

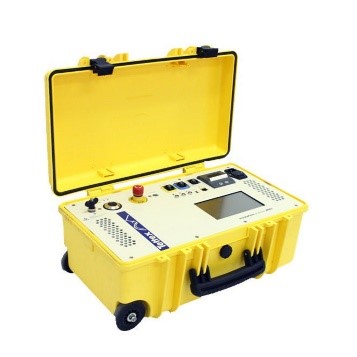

2883 Midas Micro
El Midas Micro 28830es un equipo revolucionario para el ensayo rápido de la Capacidad y TanD, Factor de potencia y disipación y da a conocer el estado del aislamiento de los componentes de AT (transformadores, bornas, condensadores, etc.)
Está alojado en una maleta de plástico con ruedas, con un peso de 25 kg. y es sencilla de transportar en fábrica o campo. Los accesorios se guardan en otra maleta para su transporte junto al equipo.
- Pantalla táctil de 7″
- Fuente AT de 12 kV
- Frecuencias de 15 – 400 Hz
- Precisión Capacidad de 0.3% y TanD 1×10-4
- Tiempo de ensayo reducido
- Seguridad: interlock, seta de emergencia, comprobación interna y vigilancia del conductor de Tierra HV
- Supresión avanzada de interferencias
Con su equivalente Midas 2881 disponemos de un equipo con mayor potencia 4 kVA y tensión 15 kV, que se puede combinar con la extensión de corriente para complementar su uso en máquina rotativa
Tettex

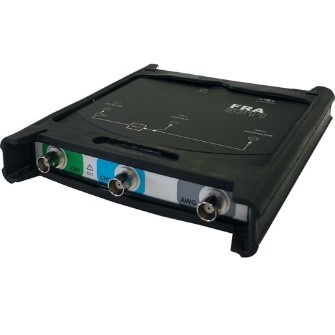

FRA 5311
El FRA 5311, analizador de respuesta en frecuencia, detecta los movimientos y fallos mecánicos en los devanados de los transformadores debidos a golpes mecánicos, transporte o cortocircuitos
- Medida según la IEC 60076-18 o ANSI IEEE C57.149
- Muy buena relación señal/ruido, debido a la tensión de salida 11 Vpp a 50 Ω
- XML Compatible para importar y exportar los datos con otros equipos
- El instrumento más pequeño y ligero del mercado.
- Una conexión USB para datos y alimentación desde el ordenador
- Medidas: magnitud (dB), fase (º), impedancia (Ω), admitancia (S) y relación
- Basado en Windows, interface sencilla, análisis por comparación de curvas, y redacción de informes automáticos.
- Ensayos predefinidos
- Previene medidas erróneas
- Análisis en oficina
- Exporta datos al informe del cliente
Tettex
2796
El Tettex 2796, instrumento de medida de relación de transformación, combina su fácil movilidad y sencillo manejo, con una precisión inigualable del 0,03%.
Su tensión de ensayo elevada de 250 V junto a su alta precisión, asegura medidas reales, en especial, en grandes transformadores de potencia. Con las técnicas avanzadas de análisis de tendencia, el usuario puede detectar problemas en las etapas iniciales.
- Precisión mayor del mercado 0,03%
- Excitación del transformador mayor debido a la tensión de ensayo de 250v
- Identificación de conexión y grupo vector automático
- Control de software remoto desde un ordenador
- Configuración guiada, fácil e intuitiva
- Conexiones seguras antes de aplicar tensión garantizan la seguridad del personal y el transformador
- Conmutador del cambiador de tomas, si se necesita
- Impresora interna
- Ligero compacto, IP 65
Tettex
RVM 5462
El método RVM se basa en el conocimiento del fenómeno de polarización del aislamiento en el papel impregnado en aceite.
Mediante este método se examina la condición del aislamiento, rastreando el espectro de la polarización a partir de los resultados de las medidas de la recuperación de voltaje.
Forma parte de los métodos de ensayo convencionales de diagnosis del aislamiento, como la TanD, Descargas Parciales, análisis de aceite, etc.
Métodos de medida:
- voltaje de carga
- voltaje de recuperación
- pendiente de subida de tensión inicial
- pico de tensión de recuperación
- tiempo de pico
- resistencia de aislamiento
- índice de polarización
- corriente de polarización
- voltaje de interferencia
Hace una diagnosis no destructiva de la condición del papel impregnado en aceite (efecto de la humedad y envejecimiento en transformadores de potencia)
Es un instrumento portátil, diseñado para trabajar en los ambientes más desfavorables.
